Jellemzők, leírás és műszaki adatok
Cél és működési elv

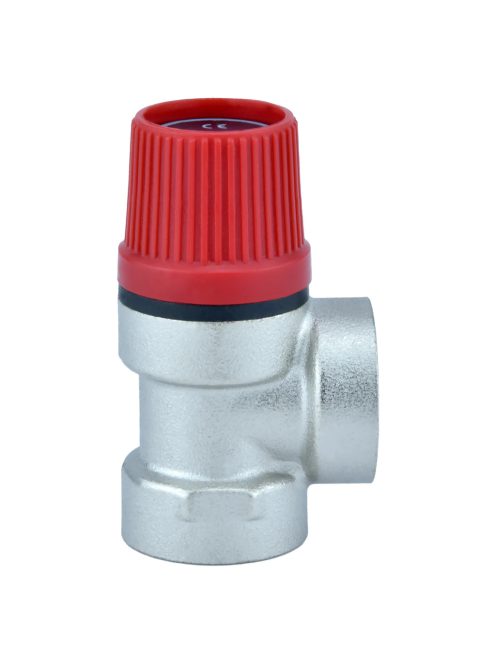

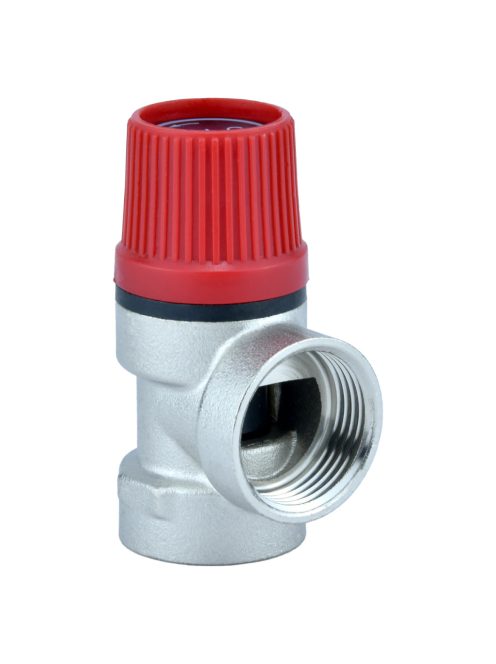

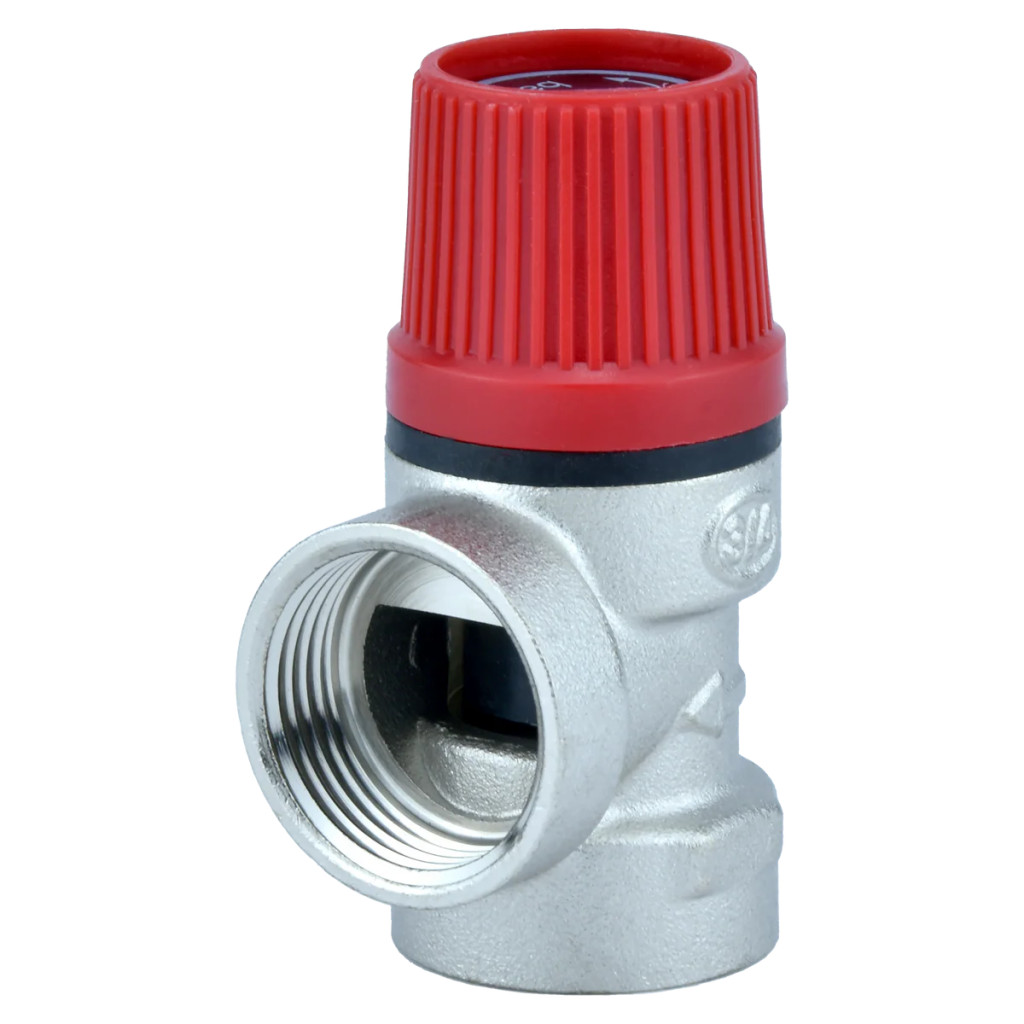

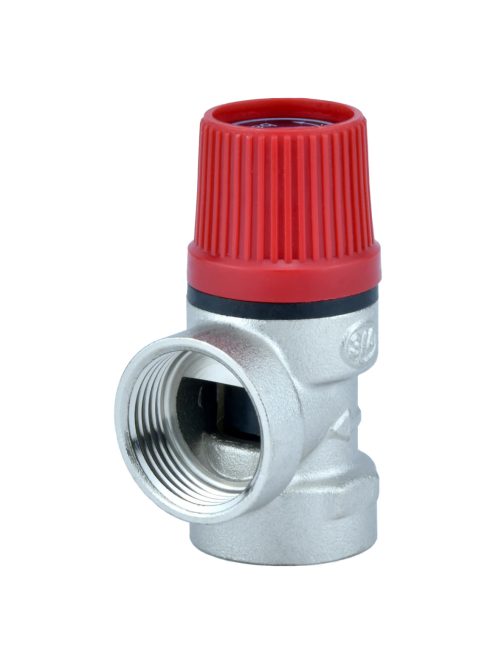

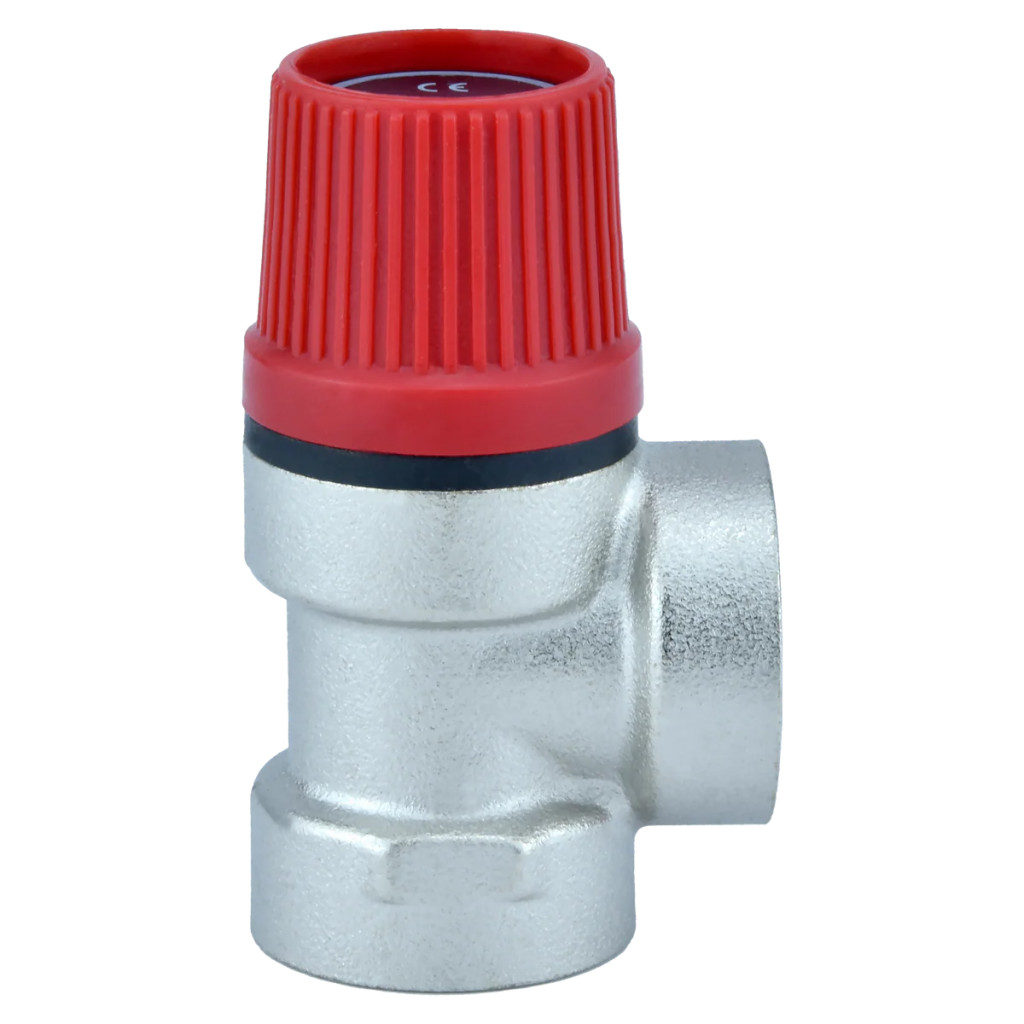

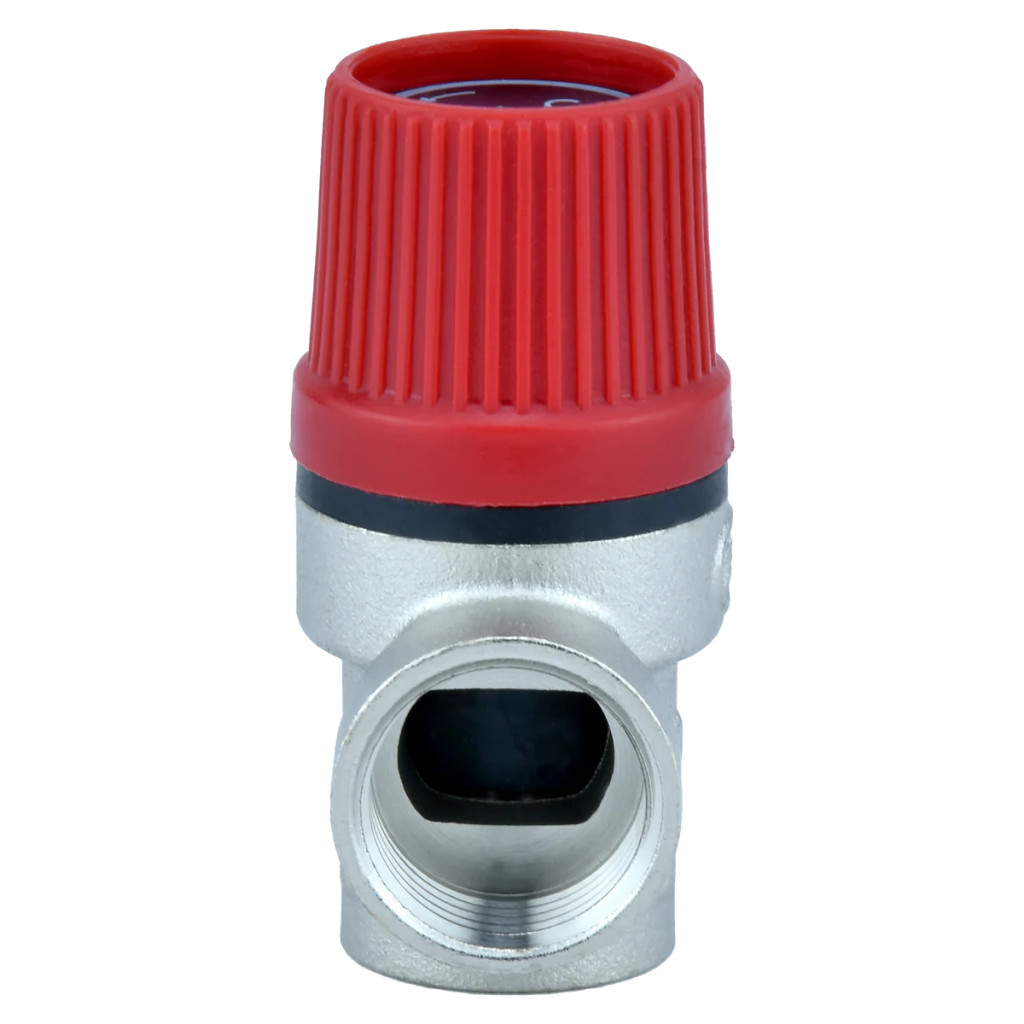

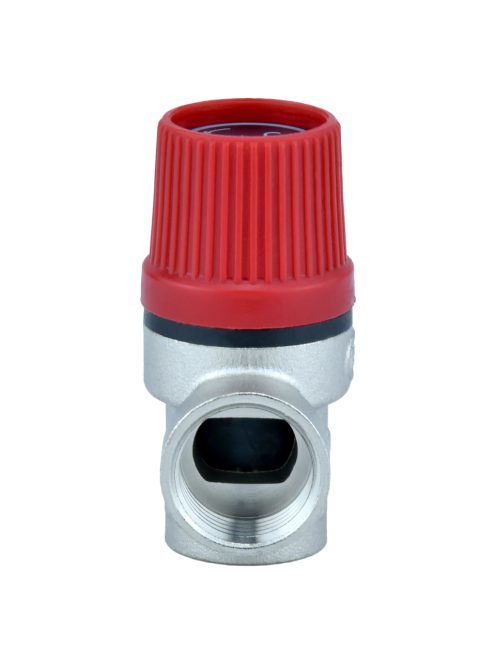

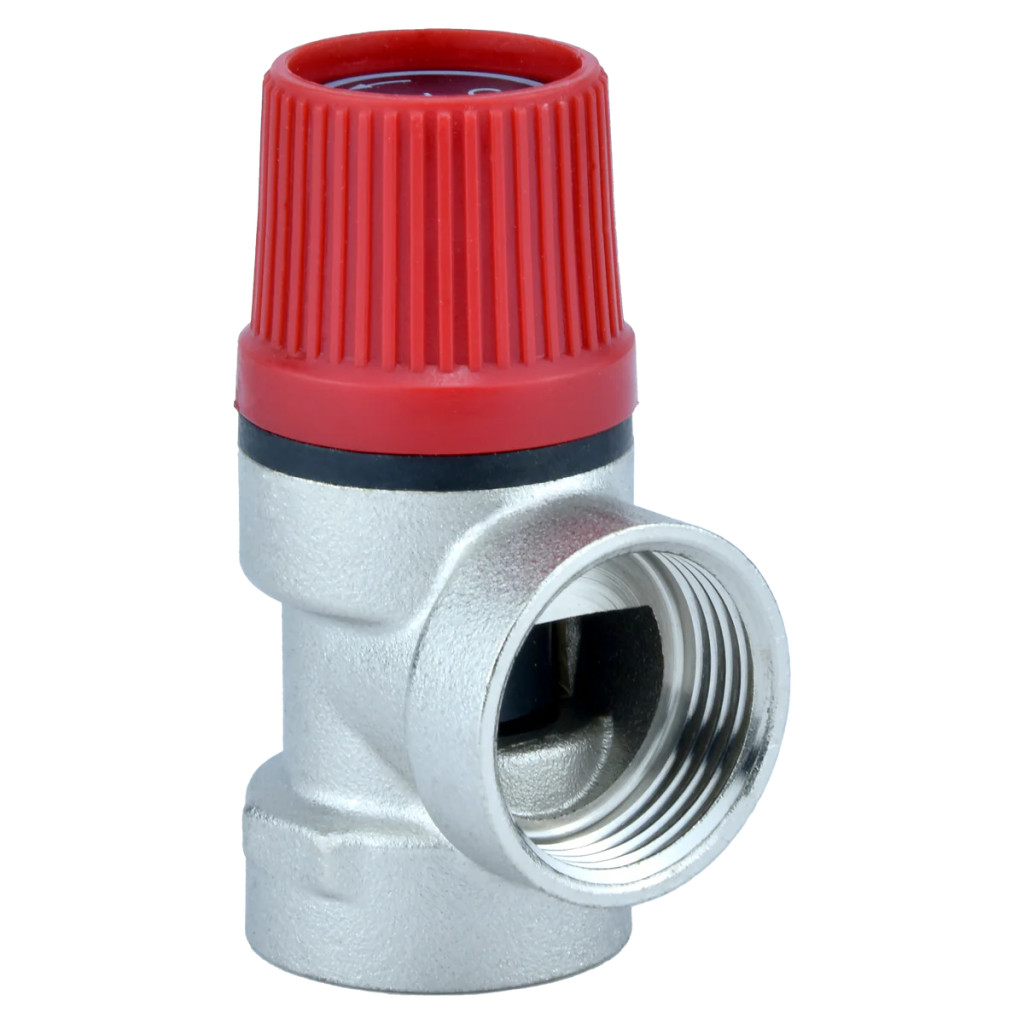

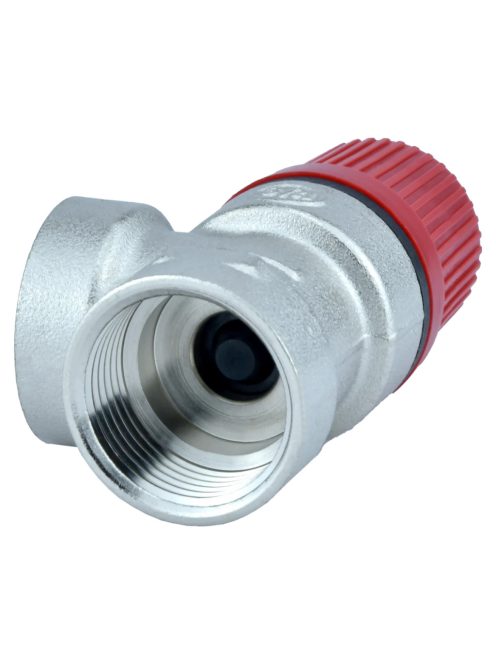

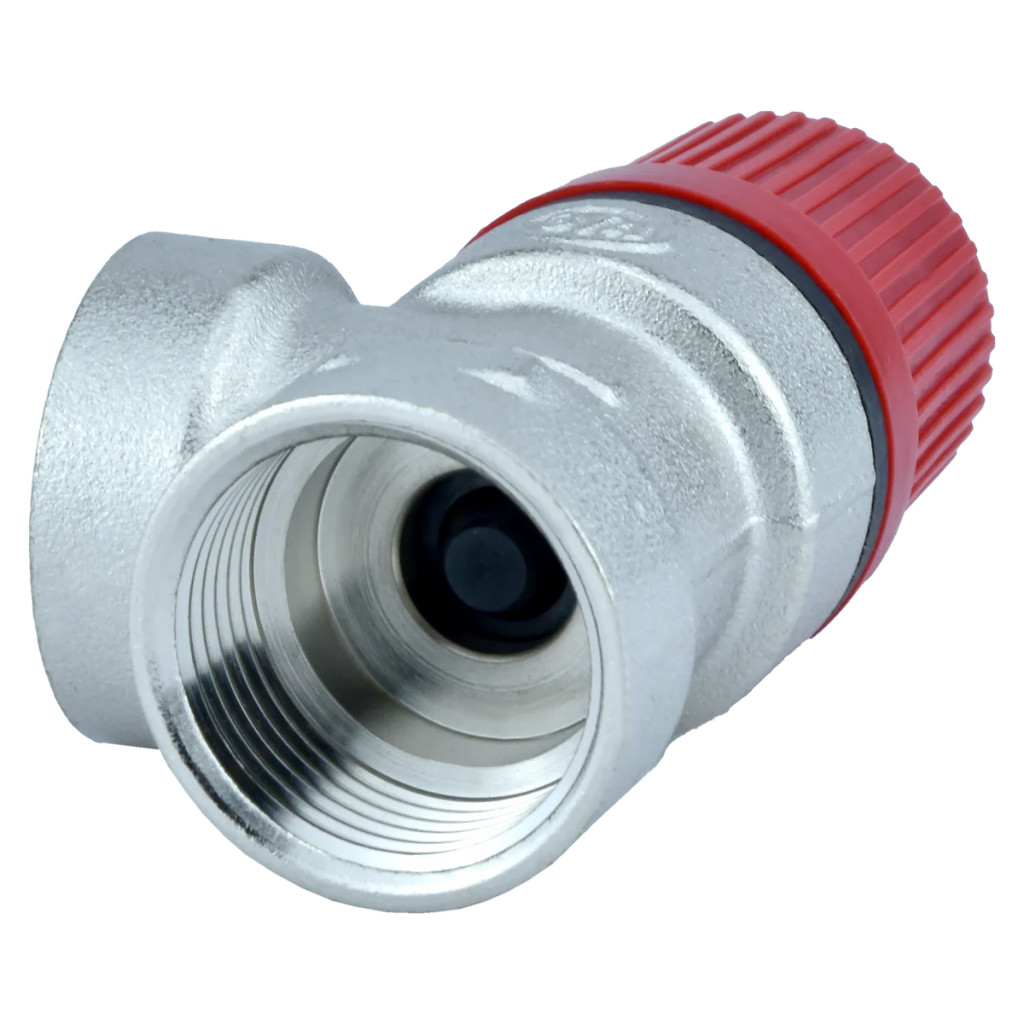

Az IZB WW sorozatú biztonsági szelep a fűtési és vízvezeték-rendszerek túlzott nyomás elleni védelmére szolgál azáltal, hogy automatikusan leereszti a felesleges folyadékot, amikor a nyomás meghaladja a beállított nyitási nyomást. A víz vagy levegő ürítővezetékbe juttatásával megakadályozza a rendszer, a szerelvények és az eszközök károsodását, és alapvető biztonsági intézkedésként működik a vonatkozó előírásoknak megfelelően.
Az IZB WW sorozat ½”-os és ¾”-os csatlakozókkal ellátott biztonsági szelepeket tartalmaz, amelyek a következő nyitási nyomásokkal kaphatók: 1,5 bar, 2,5 bar, 3 bar, 6 bar, 7 bar és 10 bar, PN10 névleges üzemi nyomással.
Alkalmazási kör és közeg
Rendeltetésszerű használat: zárt fűtési és hűtési rendszerek.
Munkaközeg: víz, levegő és legfeljebb 50%-os víz-glikol keverék.
Üzemi hőmérséklet-tartomány: 5°C és 110°C között.
Névleges nyomás: PN10.
Nyitási és zárási tűréshatár: a névleges nyomás +20% / −20%-a.
Az IZB WW szelepet nem szabad gőz- vagy ivóvízrendszerekben használni, kivéve, ha a szelep rendelkezik megfelelő higiéniai tanúsítvánnyal.
Építés és anyagok
Test: sárgaréz EN 12164 CW614N.
Rugó: acél EN 12270-1.
Tömítések: EPDM.
Vezérlőgomb: ABS műanyag.
Ez a kialakítás biztosítja az ellenállást a víz- és fűtési rendszerekben jellemző üzemi körülményekkel szemben, valamint a víz- és glikololdatokkal való kompatibilitást akár 50%-ig.
Modellek, nyomások és csatlakozások
Az IZB WW biztonsági szelep sorozat a következő nyitási nyomás és csatlakozóátmérő kombinációkat tartalmazza:
IZB WW 1,5 bar – csatlakozások ½” × ½” és ¾” × ¾”.
IZB WW 2,5 bar – csatlakozások ½” × ½” és ¾” × ¾”.
IZB WW 3 bar – csatlakozások ½” × ½” és ¾” × ¾”.
IZB WW 6 bar – csatlakozások ½” × ½” és ¾” × ¾”.
IZB WW 7 bar – csatlakozások ½” × ½” és ¾” × ¾”.
IZB WW 10 bar – csatlakozások ½” × ½” és ¾” × ¾”.
Minden modell ugyanazokat az üzemi határértékeket (PN10, 5–110°C, glikoltartalom akár 50%), valamint ±20%-os nyitási és zárási tűréshatárt tart fenn.
Méretek és súly
Az IZB WW biztonsági szelepek jellemző méretei a következők:
½” × ½”-es változat: A = 18,5 mm, B = 25 mm, C = 63,5 mm, súly kb. 109 g.
¾” × ¾”-es kivitel: A = 25 mm, B = 25 mm, C = 70 mm, súly kb. 109–110 g.
A kompakt méretek lehetővé teszik a szelep közvetlen beszerelését a kazán vagy a hőcserélő mellé, a hőforrástól legfeljebb 1 m távolságra vonatkozó követelménynek megfelelően.
Összeszerelési és telepítési ajánlások

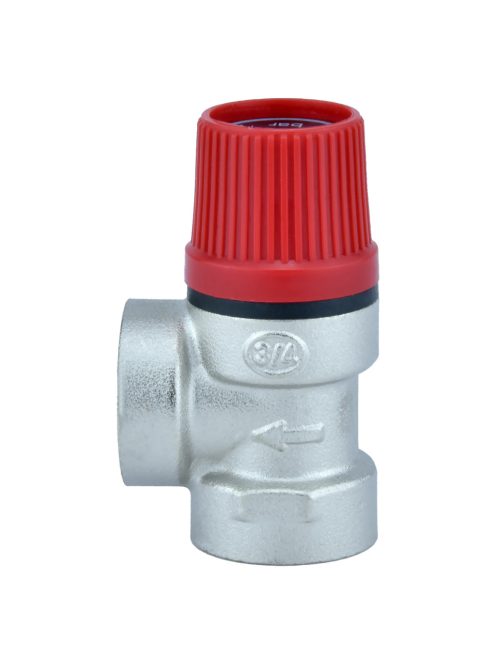

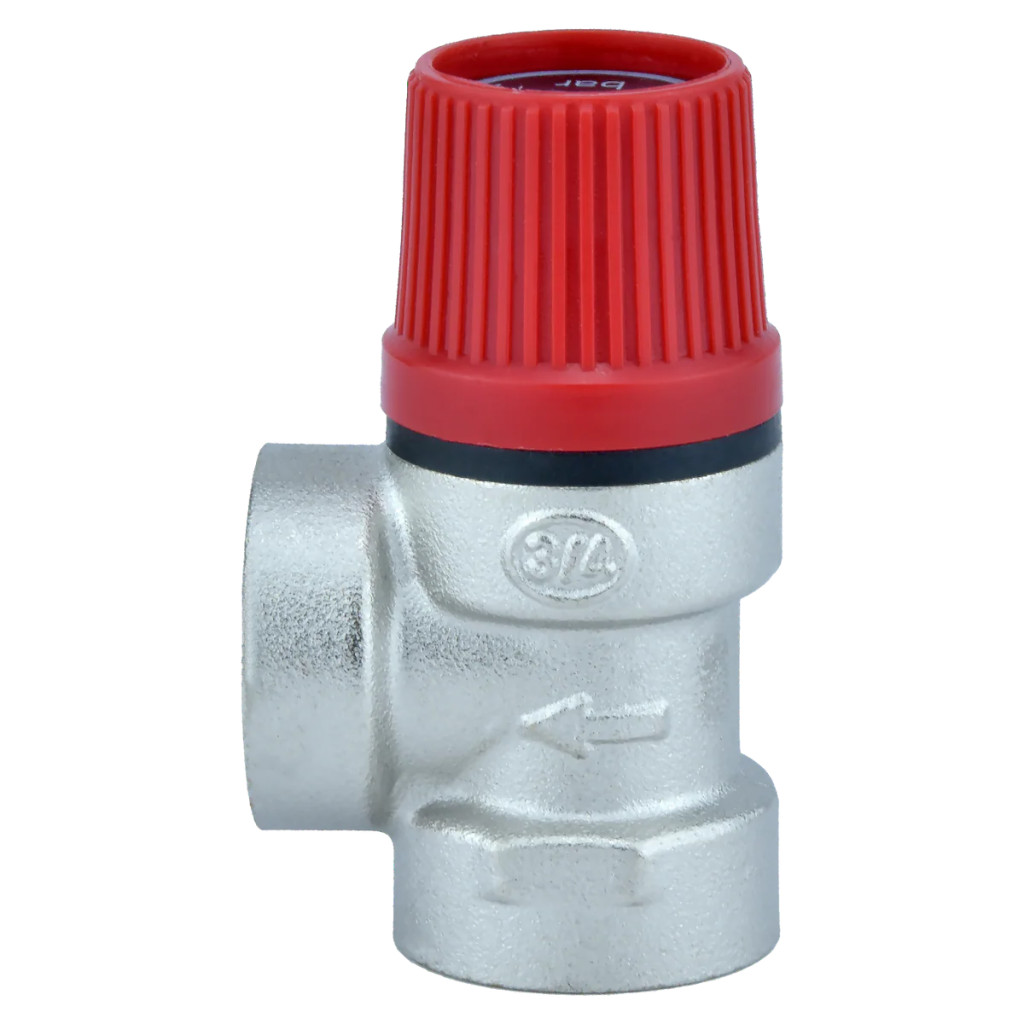

Az IZB WW biztonsági szelepet szakképzett műszaki személyzetnek kell beszerelnie, a vonatkozó szabványoknak és előírásoknak megfelelően. A szelepet a házon található nyíl által jelzett áramlási irányban, függőleges vagy vízszintes helyzetben kell beszerelni – fejjel lefelé tilos beszerelni.
A szelepet a lehető legközelebb kell telepíteni a hőforráshoz (kazán, hőcserélő), maximum 1 m-re a készüléktől, a generátor tetejére vagy az előremenő csőre.
A kazánt a szelephez összekötő csővezetéket tilos megszakítani, és a készülék és a biztonsági szelep között semmilyen elzáró szerelvényt nem szabad elhelyezni.
A menetes csatlakozásokat PTFE szalaggal vagy vizes pasztával tömítse, hegesztés vagy forrasztás nélkül a szelep közelében.
A kimeneti cső átmérőjének egyenlőnek vagy nagyobbnak kell lennie a szelep bemeneti átmérőjénél, és nem lehet kisebb, mint ¾” (DN20), biztosítva a szabad gravitációs elfolyást.
Irányítsa a lefolyót lefelé, és biztonsági tölcsérrel vagy légréssel ellátott gravitációs lefolyóval zárja le, hogy a folyadék kifolyása látható legyen, és ne okozzon negatív nyomást.
Biztonság, üzemeltetés és karbantartás
Az IZB WW biztonsági szelep egy automatikus eszköz, amely a megfelelő kiválasztás és telepítés után nem igényel folyamatos karbantartást, de időszakos ellenőrzések és tesztek elvégzése ajánlott.
3 havonta: vizuális ellenőrzés szivárgások, korrózió és a nyomóvezeték állapotának szempontjából.
6 havonta: ellenőrizze a működést a szelepgomb enyhe elforgatásával.
5 évente: cserélje ki a biztonsági szelepet, függetlenül annak vizuális állapotától.
Ha a nyitási nyomásnál alacsonyabb nyomáson szivárgás lép fel, akkor a gomb többszöri elforgatásával távolítsa el a szennyeződéseket; ha a szivárgás továbbra is fennáll, a szelepet ki kell cserélni.
További biztonsági szabályok közé tartozik a gyári beállítások módosításának tilalma, bármilyen dugó vagy szelep felszerelésének tilalma a konnektoron, valamint annak szükségessége, hogy elkerüljék azokat a helyzeteket, amelyekben a forró víz vagy gőz áramlása a felhasználó felé irányulhat.
Az IZB WW termékek a 2014/68/EU nyomástartó berendezésekről szóló irányelv hatálya alá tartoznak, és a 4.3. cikkely (helyes mérnöki gyakorlat) értelmében nem rendelkeznek CE-jelöléssel.Mely telepítésekhez a legjobb az IZB WW biztonsági szelep használata?
Az IZB WW szelep leginkább zárt fűtési és hűtési rendszerekhez alkalmas, amelyek vízzel vagy legfeljebb 50%-os glikoltartalmú vízzel működnek, és ahol a túlzott nyomásnövekedés elleni védelemre van szükség.
Hogyan válasszuk ki az IZB WW szelep megfelelő nyitási nyomását?
Az IZB WW modell (1,5; 2,5; 3; 6; 7 vagy 10 bar) kiválasztását szakképzett műszaki személyzetnek kell elvégeznie, figyelembe véve a berendezés üzemi paramétereit, az eszközök megengedett nyomását, valamint a szabványok és előírások követelményeit.
Hogyan kell megfelelően felszerelni az IZB WW biztonsági szelepet?
A szelepet függőlegesen vagy vízszintesen (nem fejjel lefelé) kell felszerelni, a házon, a generátor tetején vagy az áramlási csövön található áramlási iránynak megfelelően, a hőforrástól 1 m-en belül, és a készülék és a szelep között elzáró szerelvények nélkül.
Hogyan néz ki az IZB WW szelep karbantartása és tesztelése?
A gyártó a teljes védelmi hatékonyság fenntartása érdekében 3 havonta rendszeres vizuális ellenőrzést, 6 havonta funkcionális tesztet a gomb enyhe elforgatásával, és 5 évente a szelep cseréjét javasolja.
Mennyi a jótállási időszak az IZB WW szelepre?
Az IZB WW biztonsági szelepre, mint IBO termékre, 24 hónapos gyártói garancia vonatkozik.
