Leírás

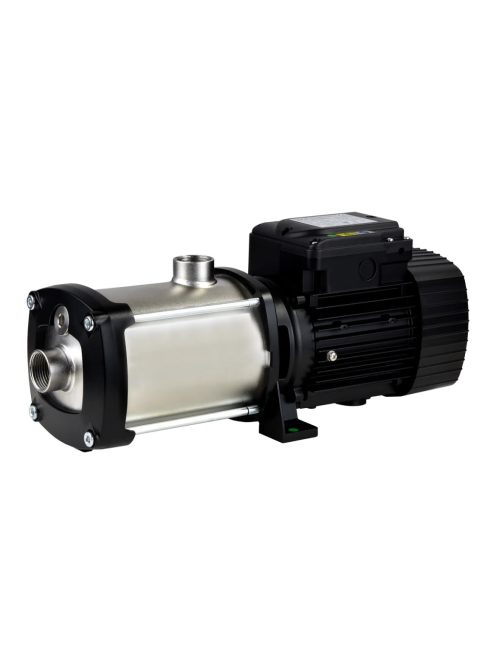

Pi-Jet IQ PR sorozatú szivattyúk
Széles körű alkalmazásra tervezték őket víz-, fűtés- és hűtőberendezésekben.
Masszív konstrukciójuk, korrózióálló anyagokból (Aisi 304) készült, hosszú élettartamot és nagy megbízhatóságot biztosít a mindennapi használat során.
Alkalmazás
A Pi-jet IQ PR szivattyúk a következőkre szolgálnak:
vízrendszerek,
vízhez hasonló viszkozitású, tiszta folyadékokat tartalmazó rendszerek, amelyek nem korrodálnak az AISI 304 rozsdamentes acéllal szemben,
fűtési és hűtőrendszerek,
légkondicionáló és szellőztető rendszerek,
vízkezelő rendszerek,
ipari berendezések (pl. tisztítás, adagolás, hidratálás, nyomásemelés),
ivóvíz és enyhén klórozott víz szállítása.
Üzemi feltételek
A szivattyú a következő folyadékok szivattyúzására alkalmas:
híg, tiszta, nem gyúlékony, szilárd részecskéktől és rostoktól mentes.
A víznél nagyobb sűrűségű vagy viszkozitású folyadékok esetén nagyobb teljesítményű motor használata ajánlott.
Műszaki adatok
Folyadék hőmérséklete: -20 °C és +70 °C között
Maximális környezeti hőmérséklet: +50 °C
Tápellátás:
• Egyfázisú: 1 ~ 230 V / 50 Hz
• Háromfázisú: 3 ~ 400 V (vagy 3 × 230 V) / 50 Hz
Szigetelési osztály: F
Védettség: IP55
Maximális szívási mélység: 8 m
Maximális nyomás a berendezésben: 1,0 MPa (PM10)
Motor
A szivattyú kétjáratú szívómotorral van felszerelve. Az IQ PR márka kínálatában egyfázisú és háromfázisú megoldások is megtalálhatók,
amelyeket az egyes telepítési típusokhoz szükséges teljesítményhez és emelési teljesítményhez igazítottak.

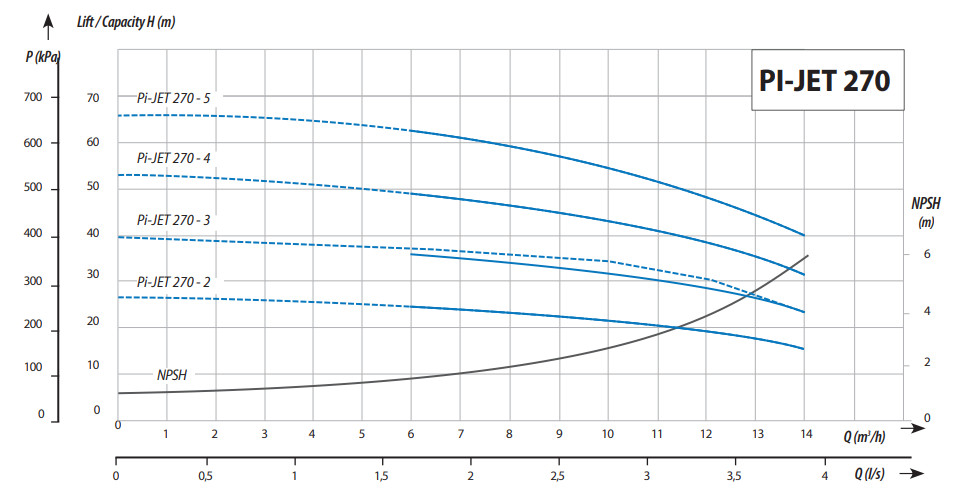

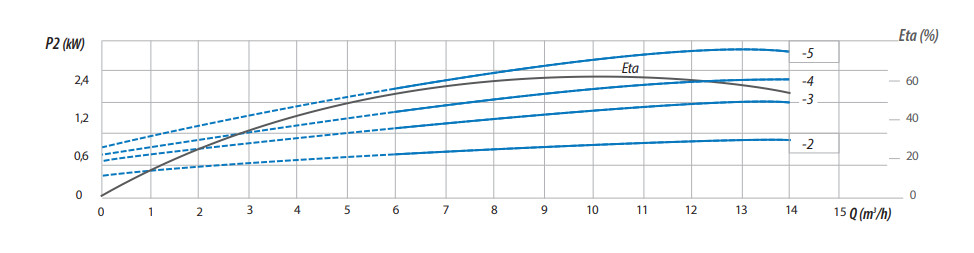

A nagyobb szám (háromjegyű) pi-jet a szivattyú teljesítményét jelenti: pl. pi-jet 120-3.
Egy további számjegy pedig a teljesítményt és az emelési képességet jelenti - minél nagyobb a számozás,
annál nagyobb a szivattyú emelési teljesítménye és emelési ereje. Egyes modellek rendelésre elérhetők.
Anyagok:
Aisi 304 rozsdamentes acél: szivattyúház, szívó- és zsúfolt diffúzor, szívó- és zsúfolt rotor, hüvelyek, rugó
Műanyagok:
PE (polietilén)
Szívószelep test és (opcionális) a szívó diffúzor burkolatai - PPA (nagy hőállóságú poliamid)
Nyomólap - Alumínium (al)
Elasztomerek és tömítések:
Tömítések - EPDM (etilén-propilén gumi)
Mechanikus tömítés - grafit / kerámia
